Чертежи теплицы из поликарбоната и других видов покрытия для дачных и приусадебных хозяйств

Самостоятельное строительство теплицы – занятие непростое и ответственное. Для того чтобы все получилось правильно, нужно не только знать с какой стороны следует держать в руках молоток, но иметь в своем распоряжении толковый проект будущей конструкции. В надежде уберечь ваши нервные клетки и кошельки от бессмысленных потерь, мы решили опубликовать готовые чертежи теплицы из поликарбоната и прочих материалов, которые верой и правдой служат на приусадебных участках уже не один десяток лет. Надеемся, что наши чертежи помогут вам сделать все правильно.

Видео-рассказ: как сделать теплицу своими руками ↑

Чертеж деревянной теплицы: советская классика ↑

Данный проект представляет традиционную заглубленную конструкцию. Их можно встретить в любом уголке России. И это не удивительно. Ведь приусадебные сооружения подобного типа строятся с 30-х годов прошлого столетия, за все время они не потеряли свою актуальность. При правильной теплоизоляции, организации систем отопления, полива,вентиляции, они служат отличной защитой для цветов, рассады и огородных культур даже в самые лютые морозы [рисунок №1].

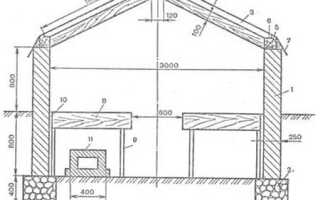

Рисунок №1. Пример чертежа традиционной теплицы

Цифровые обозначения на чертеже:

1. стена (каркас);
2. фундамент;
3. стропила;
4. коньковый брус;
5. обвязочный брус;
6. паз для упора рам;
7. отлив, стеллаж для контейнеров с почвой;
8. стойка стеллажа;
9. зазор между стеной и стеллажом;
10. дымоход.

Основные технологические особенности проекта:

• Фундамент – ленточный (монолитный или блочный). Глубина закладки фундамента – от 400 мм. Глубина котлована (включая фундамент) – 1200 мм. Рекомендованный цемент – М300, М400.
• Светопрозрачное покрытие – стекло (парниковые или оконные рамы по бокам и остекленная крыша). При желании и незначительном изменении конструкции в качестве покрывочного материала можно использовать сотовый поликарбонат или армированную парниковую пленку.
• Отопление – печное с дымоходом, проложенным под стеллажами. Впрочем, вместо печки в данном проекте можно использовать любую другую систему тепличного обогрева. Для регионов с низкими зимними температурами мы рекомендуем установку дополнительного внутреннего каркаса под парниковую пленку.

Это интересно: Несмотря на то, что двускатная заглубленная теплица выглядит очень по-русски, было бы ошибкою считать, что данный чертеж – сугубо отечественное изобретение. Эти на первый взгляд архаические постройки до сегодняшнего дня широко распространены в Канаде, Швеции, Австрии. Особенно часто в последнее время их стали строить поклонники органического земледелия.

Деревянная заглубленная постройка с кирпичным цоколем. Шотландия, пригород Глазго

При всех своих явных достоинствах данный вид теплиц имеет два существенных недостатка. Во-первых, это большие трудозатраты при возведении. А во-вторых – заглубленные теплицы совершенно непригодны для участков с высоким уровнем грунтовых вод и с большим риском сезонных паводковых подтоплений. Поэтому если вас по каким-то причинам не прельщают лавры почетного землекопа, или если ваше землевладение расположено на низком берегу реки, мы советуем вам обратить внимание на нижеследующие проекты.

Чертежи из профиля: современно, стильно, недорого ↑

Стоечный и направляющий профили под гипсокартон используются для тепличного строительства сравнительно недавно. Как правило, из профиля строят весенне-летние теплицы под пластик или пленку. В областях с мягкими малоснежными зимами такие конструкции часто используют в качестве капитальных строений круглогодичного цикла. Это обусловлено следующими качествами данного материала:

• прочность;
• простота монтажа;
• легкость;
• привлекательная цена;
• устойчивость к износу.

Предлагаемая на чертеже конструкция состоит из несущего каркаса с вертикальными стенами и двухскатной крыши, в которой предусмотрены вентиляционные фрамуги (стиль – «теплица-домик») [рисунок №2]. Если планируемая вами теплица достаточно компактна (до 4 метров в длину) можно ограничиться одной фрамугой, которую удобно сделать не в крыше, а на противоположной к входу торцевой стене.

Рисунок №2. Чертеж изготовления, готовое строение можно увидеть на другом фото

Для вертикальных стоек, коньковой балки и стропил в данной конструкции удобно использовать CD профиль (60х27) для гипсокартона. Этот же материал подойдет для диагональных стяжек в секциях. Горизонтальные компоненты выполняются из UD профиля соответствующего размера. Шаг между секциями – 1000 мм.

При покрытии поликарбонатом листы светопрозрачного материала укладывают внахлест (20-30 мм), так как он подвержен температурным расширениям. Швы соединений, отверстия для крепления пластика к каркасу (под болты или саморезы) обрабатывают силиконовым герметиком во избежание попадания внутрь сот влаги и пыли [рисунок №3].

Рисунок №3. Швы подлежат обработке силиконовым герметиком

Главный недостаток – профиль плохо выдерживает зимнюю «снежную шапку». Поэтому, если зимой вы живете в городе, то по окончанию сезона крышу такой теплицы (весенне-летний вариант) нужно или разбирать, или укреплять дополнительными «зимними» столбами-подпорками.

Чертежи систем из профильной трубы с размерами вы можете увидеть на этой странице.

Так выглядит каркас из профиля «в живую»

Это полезно! Для того чтобы данная конструкция была устойчивой, мы рекомендуем использовать в качестве материала для каркаса усиленный профиль (толщина от 0,6 мм). Он отлично подходит для изготовления верхнего и нижнего обвязочных контуров, угловых стоек. В целях экономии остальные части каркаса можно сделать из более тонкого профиля (0,5 мм).

Чертежи тепличных конструкций из поликарбоната ↑

В последние годы сотовый поликарбонат применяется при строительстве все чаще и чаще. Это обусловлено следующими свойствами материала:

• высокая технологичность – материал раскраивается даже при помощи обыкновенного монтажного ножа;
• легкость – в 16 раз легче традиционного стекла;
• надежность – поликарбонат в 200(!) раз прочнее стекла;
• гибкость;
• хорошие светопропускные качества (до 85%);
• низкая теплопроводность.

Данный чертеж представляет конструкцию арочного типа. Наш выбор не случаен. Хотя материал может использоваться для строительства всех без исключения типов теплиц, именно в арочных он является оптимальным вариантом для покрытия [рисунок №4].

Рисунок №4. Чертежи парников из поликарбоната своими руками

Особенности проекта:

• арочная система замечательно подходит как для малых приусадебных, так и для коммерческих фермерских тепличных комплексов;
• данный каркас может быть установлен на фундамент (ленточный или столбчатый), а так же использоваться без фундамента, в качестве легкой переносной весенней теплицы;
• для изготовления дуг в домашних условиях традиционно применяются профильная стальная труба или ПВХ-трубы диаметром 1 дюйм. Кроме того, можно приобрести готовые металлопластиковые тепличные дуги;
• при ширине теплицы 3,8 метра, оптимальная высота конструкции (без учета фундамента) – 1,9 метра. Расчет основан на стандартной высоте листа поликарбоната (2,10 метра) и соответствующем радиусе дуг каркаса.

Арочные постройки бывают разными: для дачи…:

Арочная тепличка для дачи

… и для коммерции:

Выращивание рассады на продажу

Вот, собственно, и все на сегодня. Теперь вам нужно определиться с выбором и можно приступать к следующим этапам приусадебного тепличного зодчества – выбирать правильное место, закупать необходимые материалы и оборудование и браться за строительство. Дерзайте!
